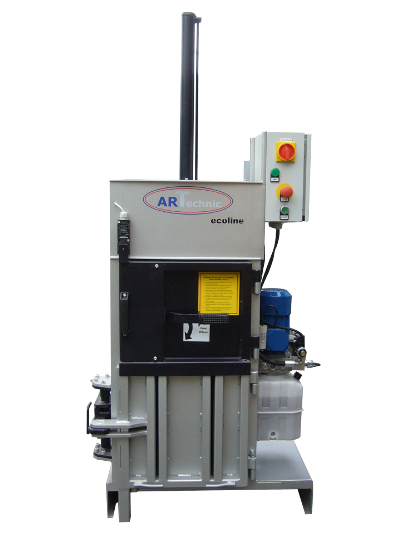

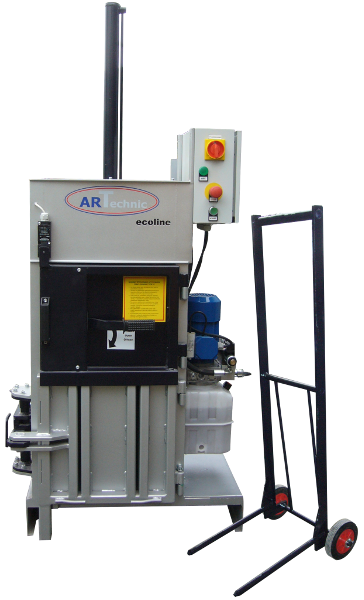

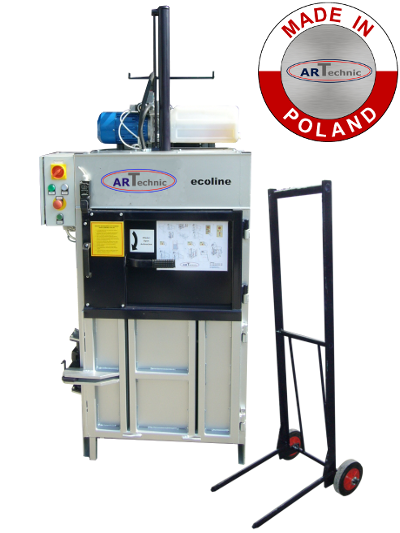

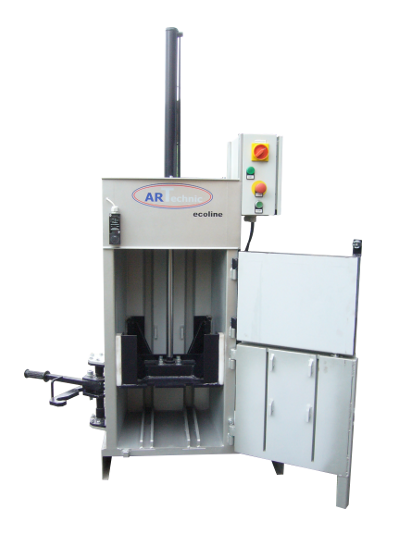

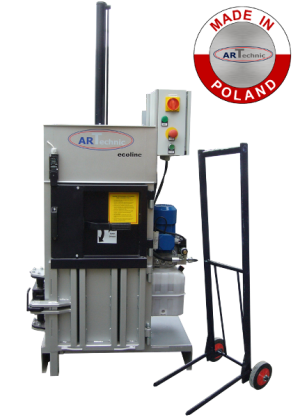

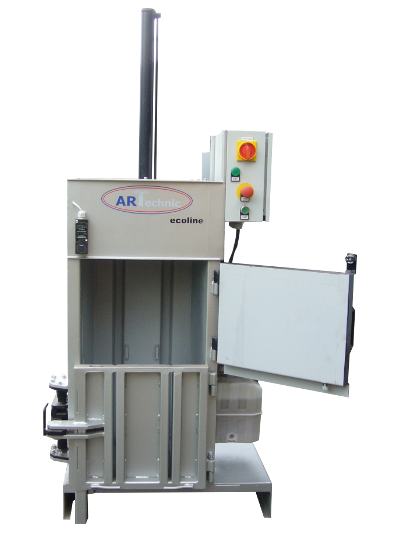

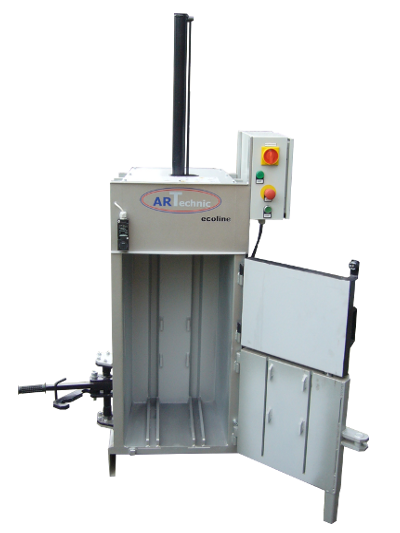

Ballenpresse Modell PBe15
serie 400
Technische Daten
Anzahl der Kammern:
Eine
Anzahl der Abbindungen:
2
Ausmaße der Ladeklappe:
420 x 350 mm
Ballenauswurf:
manual – by a special truck
Höchstdruck:
15kN (1,5 Tonen)
Stromanschluss:
230/50 [V/Hz]
Presskraft:
0,94 kg/cm2
Steckdose:
230
Ballengröße:
400 x 400 x 250-500 mm
Absicherung:
6B
Ballengewicht:
ca. 10 - 30 kg
Motorstärke:
1,5 kW
Produktivität:
ca. 4 Ballen/Std.
1 Arbeitsgang:
ca. 24 Sekunden
Beladung:
Frontalbeladung
Maschinengewicht:
300 kg
Ballenabbindung:
Manuell
Ausmaße
LEGENDE
[mm]
A
Gesamthöhe
1800
B
Breite
800
C
Tiefe
500
D
Transporthöhe
1400
E
Türhöhe
800
F
Tiefe bei geöffneter Tür
1100
G
Ausmaße der Ladeklappe
420 x 350
Vorteile unserer Maschinen
- Sehr steife und stabil geführte Pressplatte. Der Hydraulikzylinder übernimmt keine Biegkräfte der Pressplatte, welche zu seiner Beschädigung führen könnten. Alle Kräfte, die auf die Pressplatte beim Pressen einwirken, werden durch spezielle Kunststoffschienen übernommen, die an den Ecken der Presskammer angebracht sind. Diese Führungsschienen bestehen aus einem speziell ausgewählten Kunststoff, welcher sich durch eine sehr hohe Beständigkeit gegenüber Abreibungen kennzeichnet, was sie zu Elementen ausergewöhnlich hoher Haltbarkeit macht. Dank unseren Lösungen ist es nicht nötig die Neigungen der Pressplatte zu kontrolieren. All dies dient dem Zweck, damit Sie unsere Maschinen sicher benutzen und bedienen können, sogar bei sehr anspruchsvollen Materialien ohne sich über einen eventuellen Betriebsschaden Sorgen zu machen.
- Die Stahl-Konstruktion unserer Maschinen ist so entworfen, dass sie Bellastungen tragen kann, die weit über die Nennlast der verschiedenen Modelle hinausgeht (daher kommt gewöhnlich die größere Eigenmasse unserer Maschinen im Vergleich zu der Konkurenz).
- Ein System von Rückhaltekrallen welches die Ausdehnung des gepressten Materials nach weiteren Arbeitszyklen verhindert.
- Möglichkeit zur speziellen Herstellung von Maschinen auf Wunsch des Kunden, z.B. veränderter Hub der Pressplatte, verschiedene Größen der Ladeklappe, verschiedene Ballengrößen, usw.
- Möglichkeit zum Verbinden der Pakete (Ballen) mit allen üblich verwendeten Materialien, so wie: Polyesterbänder, Stahldrähte und -schnüre.
- Möglichkeit zur Wahl der Steuerung, wie auch zusätzlichen Optionen, je nach individuellem Wunsch des Kunden.

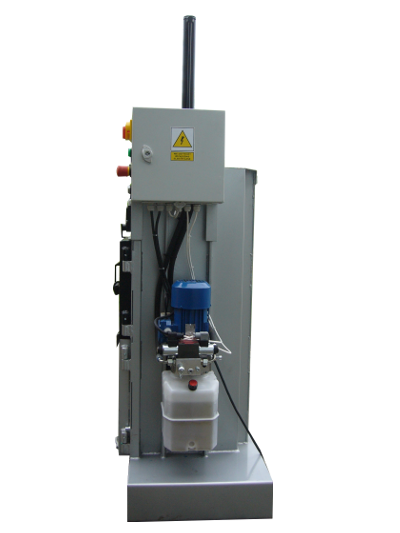

- Unbemanntes und robustes Hydrauliksystem;
- Es kommen keine versteckte Kosten beim Betrieb der Maschinen auf;
Steuerung
Steuerung p (PLUS)
- Speicher – programmierbare Steuerung PLC
- Automatische Digitalsteuerung
- Ballen fertig – Anzeige
Control Panel
- Hauptschalter;
- Grüne Kontrolllampe signalisiert Stromanschluss und eingeschalteten Sicherheitsschalter;;
- Notschalter STOP;
- Schalter START startet den Pressvorgang;
- Weiße Kontrolllampe PACKET signalisiert das Erreichen der max. Ballenhohe;
Film
Die vorgeschlagten Bänder zur Ballenbindung
Breite [mm]
Festigkeit [daN]
Bandlänge/Rolle
[lb]
9
275
500
