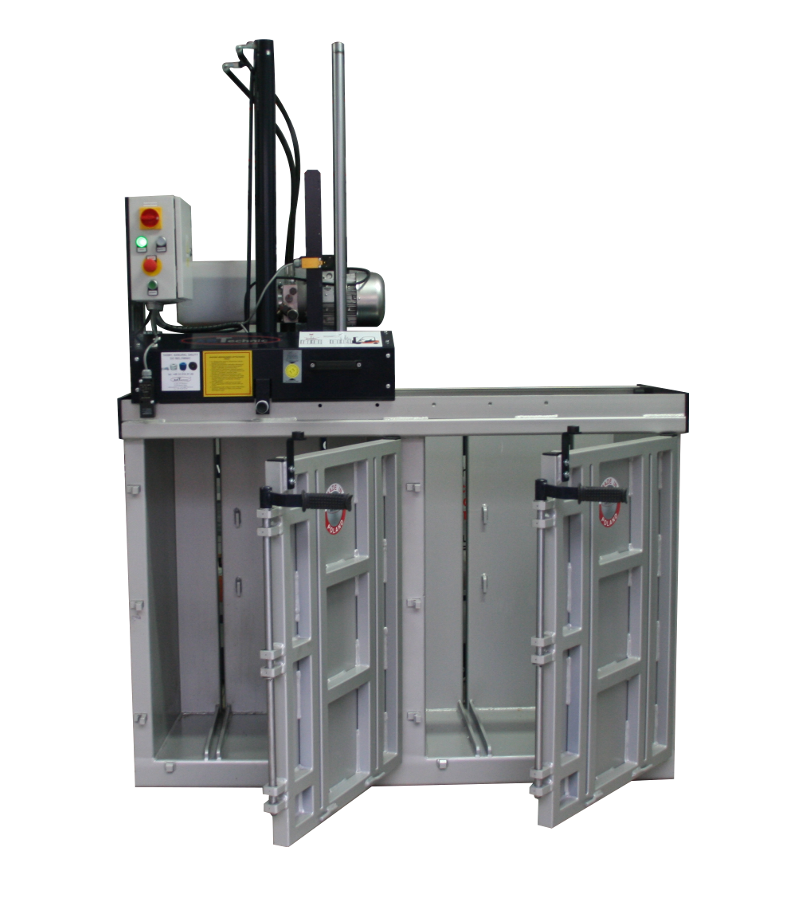

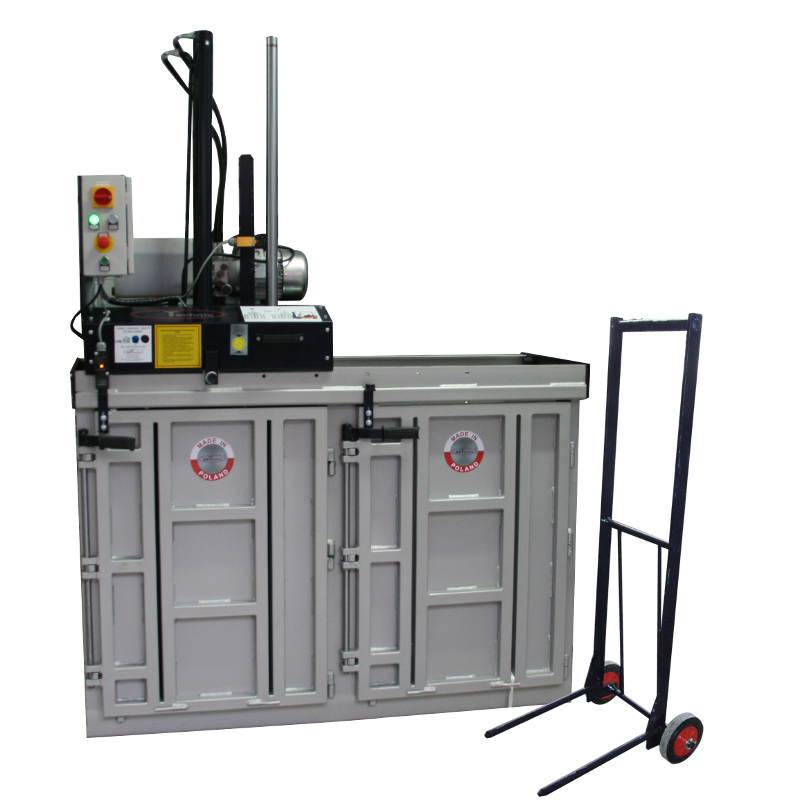

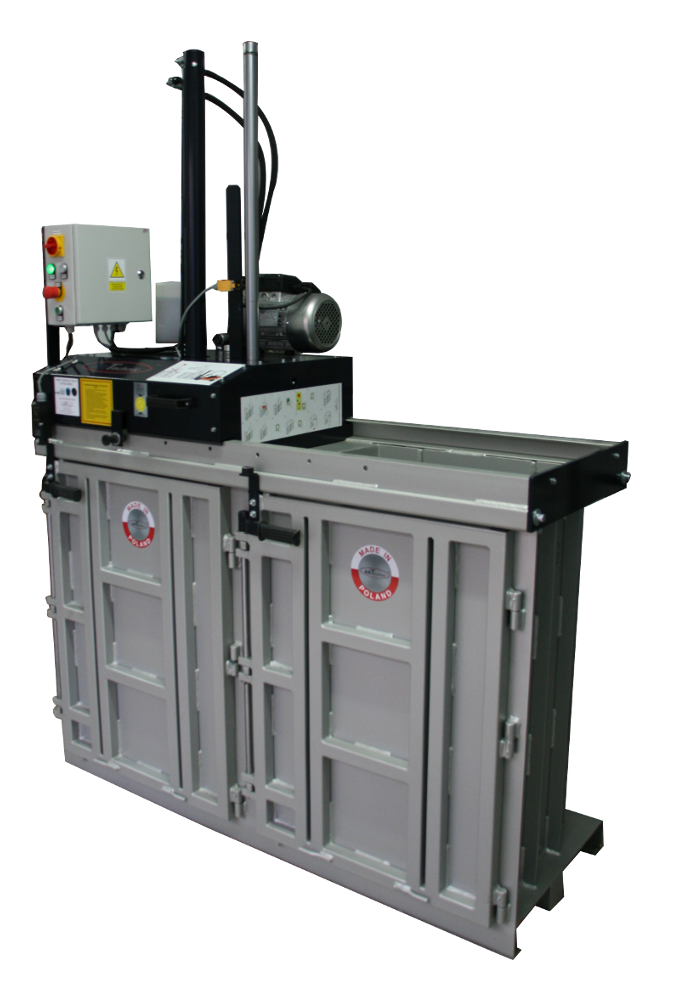

Ballenpresse Modell PBWe40
serie 700
Technische Daten
Anzahl der Kammern:
Zwei
Anzahl der Abbindungen:
2
Ausmaße der Ladeklappe:
700 x 500 mm
Ballenauswurf:
Manuell - durch
einen speziellen Wagen
Höchstdruck:
40kN (4 Tonen)
Stromanschluss:
230/50 (optional 400/50) [V/Hz]
Presskraft:
1,14 kg/cm2
Steckdose:
230 (optional 400/16A)
Ballengröße:
700 x 500 x 600 mm
Absicherung:
10C
Ballengewicht:
ca. 30 - 60 kg
Motorstärke:
1,5 kW
Produktivität:
bis 6 Ballen/Std.
1 Arbeitsgang:
ca. 26 Sekunden
Beladung:
Top
Maschinengewicht:
700 kg
Ballenabbindung:
Manuell
Ausmaße
LEGENDE
[mm]
A
Gesamthöhe
2200
B
Breite
1700
C
Tiefe
715
D
Transporthöhe
2200
E
Türhöhe
970
F
Tiefe bei geöffneter Tür
1200
G
Ausmaße der Ladeklappe
700 x 500
Vorteile unserer Maschinen
- Sehr steife und stabil geführte Pressplatte. Der Hydraulikzylinder übernimmt keine Biegkräfte der Pressplatte, welche zu seiner Beschädigung führen könnten. Alle Kräfte, die auf die Pressplatte beim Pressen einwirken, werden durch spezielle Kunststoffschienen übernommen, die an den Ecken der Presskammer angebracht sind. Diese Führungsschienen bestehen aus einem speziell ausgewählten Kunststoff, welcher sich durch eine sehr hohe Beständigkeit gegenüber Abreibungen kennzeichnet, was sie zu Elementen ausergewöhnlich hoher Haltbarkeit macht. Dank unseren Lösungen ist es nicht nötig die Neigungen der Pressplatte zu kontrolieren. All dies dient dem Zweck, damit Sie unsere Maschinen sicher benutzen und bedienen können, sogar bei sehr anspruchsvollen Materialien ohne sich über einen eventuellen Betriebsschaden Sorgen zu machen.
- Die Stahl-Konstruktion unserer Maschinen ist so entworfen, dass sie Bellastungen tragen kann, die weit über die Nennlast der verschiedenen Modelle hinausgeht (daher kommt gewöhnlich die größere Eigenmasse unserer Maschinen im Vergleich zu der Konkurenz).
- Ein System von Rückhaltekrallen welches die Ausdehnung des gepressten Materials nach weiteren Arbeitszyklen verhindert.
- Möglichkeit zur speziellen Herstellung von Maschinen auf Wunsch des Kunden, z.B. veränderter Hub der Pressplatte, verschiedene Größen der Ladeklappe, verschiedene Ballengrößen, usw.
- Möglichkeit zum Verbinden der Pakete (Ballen) mit allen üblich verwendeten Materialien, so wie: Polyesterbänder, Stahldrähte und -schnüre.
- Möglichkeit zur Wahl der Steuerung, wie auch zusätzlichen Optionen, je nach individuellem Wunsch des Kunden.
- Unbemanntes und robustes Hydrauliksystem;
- Es kommen keine versteckte Kosten beim Betrieb der Maschinen auf;
Steuerung
Steuerung p (PLUS)
- Speicher – programmierbare Steuerung PLC
- Automatische Digitalsteuerung
- Ballen fertig – Anzeige
Steuerungskasten
- Hauptschalter;
- Grüne Kontrolllampe signalisiert Stromanschluss und eingeschalteten Sicherheitsschalter;;
- Notschalter STOP;
- Schalter START startet den Pressvorgang;
- Weiße Kontrolllampe PACKET signalisiert das Erreichen der max. Ballenhohe;
Film
Die vorgeschlagten Bänder zur Ballenbindung
Breite [mm]
Festigkeit [mm]
Bandlänge/Rolle
[lb]
13
375
250
