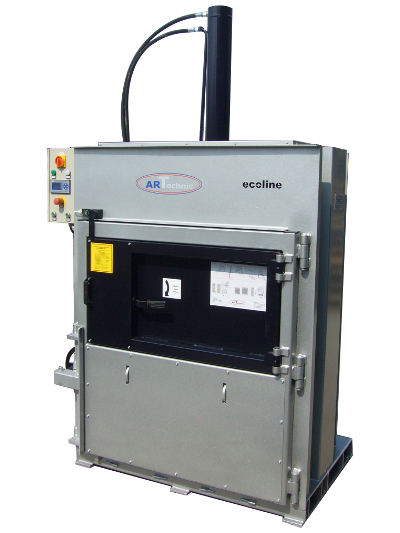

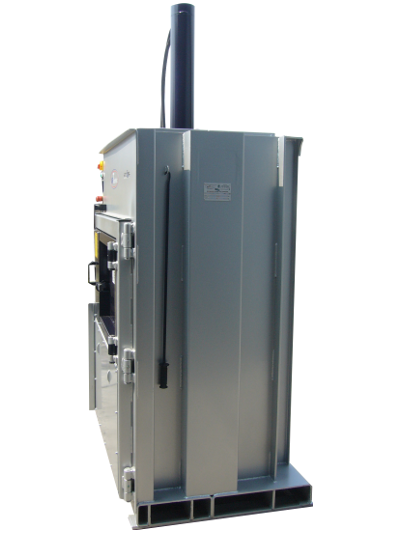

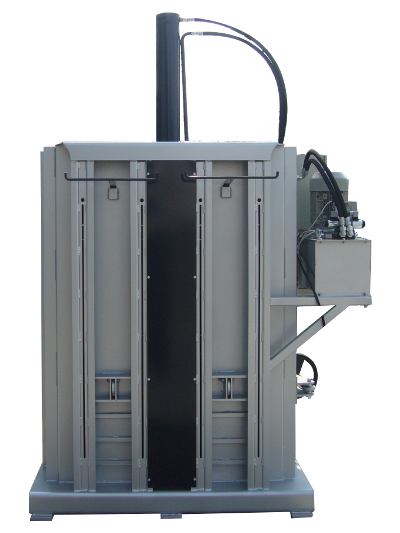

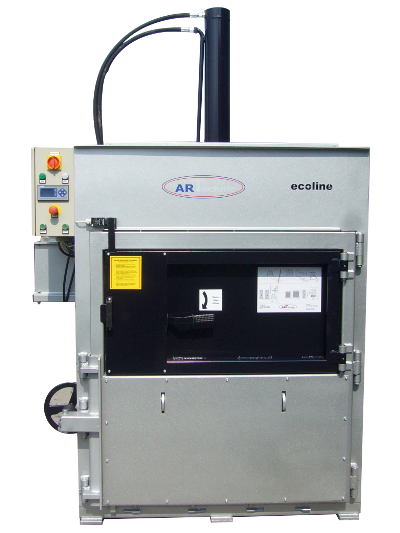

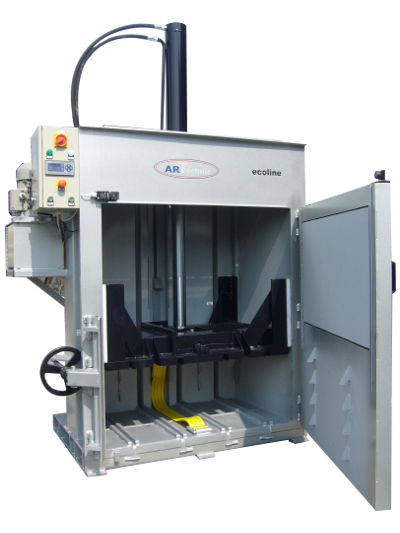

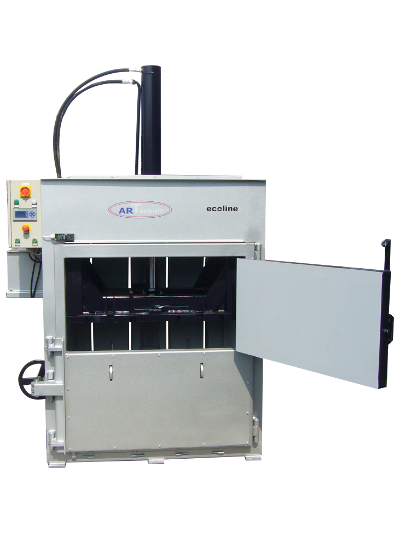

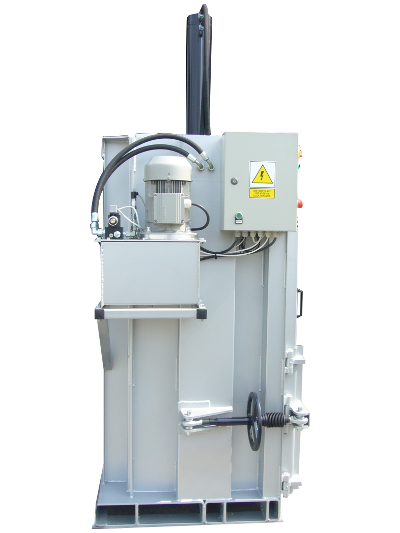

Ballenpresse Modell PBe180
serie 1100
Technische Daten
Anzahl der Kammern:
Eine
Anzahl der Abbindungen:
4
Ausmaße der Ladeklappe:
1080 x 570 mm
Ballenauswurf:
Automatisch
Höchstdruck:
180kN (18 Tonen)
Stromanschluss:
400/50 [V/Hz]
Presskraft:
2,34 kg/cm2
Steckdose:
400/16A
Ballengröße:
1100 x 700 x 600-700 mm
Absicherung:
10C
Ballengewicht:
ca. 200 - 250 kg
Motorstärke:
3 kW
Produktivität:
bis 2 Ballen/Std.
1 Arbeitsgang:
ca. 40 Sekunden
Beladung:
Frontalbeladung
Maschinengewicht:
1400 kg
Ballenabbindung:
Manuell
Ausmaße
LEGENDE
[mm]
A
Gesamthöhe
2500
B
Breite
1700
C
Tiefe
1050
D
Transporthöhe
2000
E
Türhöhe
1260
F
Tiefe bei geöffneter Tür
2300
G
Ausmaße der Ladeklappe
1080 x 570
Vorteile unserer Maschinen
- Sehr steife und stabil geführte Pressplatte. Der Hydraulikzylinder übernimmt keine Biegkräfte der Pressplatte, welche zu seiner Beschädigung führen könnten. Alle Kräfte, die auf die Pressplatte beim Pressen einwirken, werden durch spezielle Kunststoffschienen übernommen, die an den Ecken der Presskammer angebracht sind. Diese Führungsschienen bestehen aus einem speziell ausgewählten Kunststoff, welcher sich durch eine sehr hohe Beständigkeit gegenüber Abreibungen kennzeichnet, was sie zu Elementen ausergewöhnlich hoher Haltbarkeit macht. Dank unseren Lösungen ist es nicht nötig die Neigungen der Pressplatte zu kontrolieren. All dies dient dem Zweck, damit Sie unsere Maschinen sicher benutzen und bedienen können, sogar bei sehr anspruchsvollen Materialien ohne sich über einen eventuellen Betriebsschaden Sorgen zu machen.
- Die Stahl-Konstruktion unserer Maschinen ist so entworfen, dass sie Bellastungen tragen kann, die weit über die Nennlast der verschiedenen Modelle hinausgeht (daher kommt gewöhnlich die größere Eigenmasse unserer Maschinen im Vergleich zu der Konkurenz).
- Ein System von Rückhaltekrallen welches die Ausdehnung des gepressten Materials nach weiteren Arbeitszyklen verhindert.
- Möglichkeit zur speziellen Herstellung von Maschinen auf Wunsch des Kunden, z.B. veränderter Hub der Pressplatte, verschiedene Größen der Ladeklappe, verschiedene Ballengrößen, usw.
- Möglichkeit zum Verbinden der Pakete (Ballen) mit allen üblich verwendeten Materialien, so wie: Polyesterbänder, Stahldrähte und -schnüre.
- Möglichkeit zur Wahl der Steuerung, wie auch zusätzlichen Optionen, je nach individuellem Wunsch des Kunden.
- Unbemanntes und robustes Hydrauliksystem;
- Es kommen keine versteckte Kosten beim Betrieb der Maschinen auf;
Steuerung
Steuerung p (PLUS)
- Speicher – programmierbare Steuerung PLC
- Automatische Digitalsteuerung
- Ballen fertig – Anzeige
Steuerung x (EXTRA)
- Speicher – programmierbare Steuerung PLC
- Automatische Digitalsteuerung
- Ballen fertig – Anzeige
- Flüssigkristallanzeige
- Stufenweise Regulierung der Presskraft in1t-Schritten
- Stufenweise Regulierung der Balkenhöhe in 2cm-Schritten
- Möglichkeit der Arbeitsganganzahl-Anzeige pro Tag/Woche/Monat mit geschätztem Ballengewicht im Gesamten
- Verschiedene Programme für verschiedene Materialien
- Die Möglichkeit, die Zeit festzulegen, wie lange die Pressplatte in der untersten Position verharrt
- Es gibt die Möglichkeit, das Artechnic Programm an die Maschine anzuschließen
Steuerungskasten p (PLUS)
- Grune Kontrolllampe „NETZ” signalisiert Stromanschluss und eingeschalteten Sicherheitsschalter;
- Hauptschalter mit der Moglichkeit zum Einrasten in der Position „0” (Verhindert das Bedienen der Maschine durch unbefugte)
- Weiße Kontrolllampe „PACKET” signalisiert das Erreichen der max. Ballenhohe;
- Zweihandige Bedienung des Ballenauswurfs;
- Notschalter „STOP”;
- Schalter „START” startet den Pressvorgang;
Steuerungskasten x (EXTRA)
- Hauptschalter – mit der Möglichkeit zum Einrasten der Position „0“ (Verhindert das Einschalten der Maschine durch Unbefugte)
- Weiße Kontrolllampe PAKET – signalisiert das Erreichen der max. Ballenhöhe
- Steuerungseinheit mit Flüssigkristalanzeige
- Grüne Konrolllampe NETZ – signalisiert Stromanschluss und eingeschalteten Haputschalter
- Notschalter „STOP“
- Taste „START“ – startet den Pressvorgang
- Tasten „Auswurf“ – beidhändige Bedienung des Ballenauswurfs
Film
Die vorgeschlagten Bänder zur Ballenbindung
Breite [mm]
Festigkeit [daN]
Bandlänge/Rolle
[lb]
16
450
350
5 (Polipropylenschnur)
510
200
